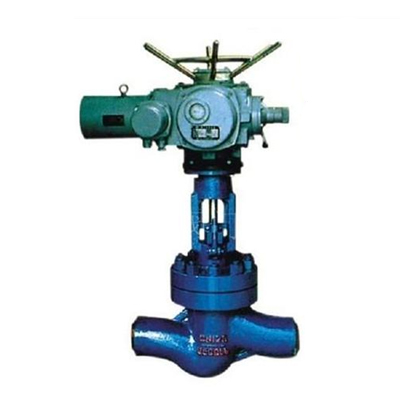

国标电动高温高压焊接截止阀

国标电动高温高压焊接截止阀适用于公称压力PN20.0～32.0Mpa及P(54)100V～P(57)170V，工作温度≤540℃(其中P(57)170V工作温度为570℃)的石油、化工、水力、火力电站等各种工况的管路上，切断或接通介质。适用介质为：水、油品、蒸汽等。操作方式有：手动、齿轮传动、电动等。

主要尺寸

公称通径	主要外形尺寸和连接尺寸(mm)
	L	D1	D2	D3	α	H
J961H-100、200、250、320 J961Y-P54100V、P54140V、P54170VY
15	150	17	36	/	37.5°	518
20	135 170	22	42	/	37.5°	518
25	135 170	26	42	/	37.5°	518
32	170 180	31	44	/	37.5°	560
40	230	38	60	/	37.5°	545
50（1）	250	50	82	/	32°	728
50（2）	320 350	50	82	/	32°	748
65	370 260	69	100	110	32°	829
80	400 430 470	84	108	130	32°	898
100	455 560	107	144	165	32°	913
125	600	124	170	184	32°	1182
150	700	146	180	212	32°	1278
J961Y-P55100V、P55140V、P55170V J961Y-P57100V、 P57140V、 P57170V
15	150	17	40	/	37.5°	518
20	135 170	22	46	/	37.5°	518
25	135 170	26	46	/	37.5°	518
32	170 180	31	49	/	37.5°	560
40	230	38	60	/	37.5°	545
50(1)	250	50	90	/	32°	728
50(2)	320 350	50	90	/	32°	748
65	370 260	69	104	110	32°	829
80	400 430 470	84	110	140	32°	898
100	455 560	107	148	170	32°	913
125	600	124	170	184	32°	1182
150	700	146	180	212	32°	1278
